波紋管補償器和膨脹節有什么區別(補償器和伸縮節的關系)
補償器也叫膨脹節、伸縮節或者伸縮器，也就是說波紋管補償器和波紋管膨脹節、伸縮節都是一種東西，只是稱呼上的區別而已，但是通常伸縮器產品指的有碳鋼材質制作的管道補償元件，補償器多指是有不銹鋼波紋補償器系列產品。波紋管補償器由構成其工作主體的波紋管（一種彈性元件）和端管、支架、法蘭、導管等附件組成。補償器是為了補償因溫度差與機械振動引起的附加應力，而設置在容器殼體或管道上的一種撓性結構。
利用其工作主體波紋管的有效伸縮變形，以吸收管線、導管、容器等由熱脹冷縮等原因而產生的尺寸變化，或補償管線、導管、容器等的軸向、橫向和角向位移。也可用于降噪減振、供熱上，為了防止供熱管道升溫時，由于熱伸長或溫度應力而引起管道變形或破壞，需要在管道上設置補償器，以補償管道的熱伸長，從而減小管壁的應力和作用在閥件或支架結構上的作用力。
由于補償器作為一種能自由伸縮的彈性補償元件，具有工作可靠、性能良好、結構緊湊等優點，已廣泛應用在化工、冶金、核能等部門。在容器上采用的補償器，有多種形式，就波紋的形狀而言，以U形補償器應用得最為廣泛，其次還有Ω形和C形等。
管道補償器按結構形式主要分為彎管式補償器、波紋管補償器和套管伸縮節3種。
彎管式補償器是將管子彎成U形或其他形體，并利用形體的彈性變形能力進行補償。它的優點是強度好、壽命長、可在現場制作；缺點是占用空間大、消耗鋼材多和摩擦阻力大，這種補償器廣泛用于各種蒸汽管道上。

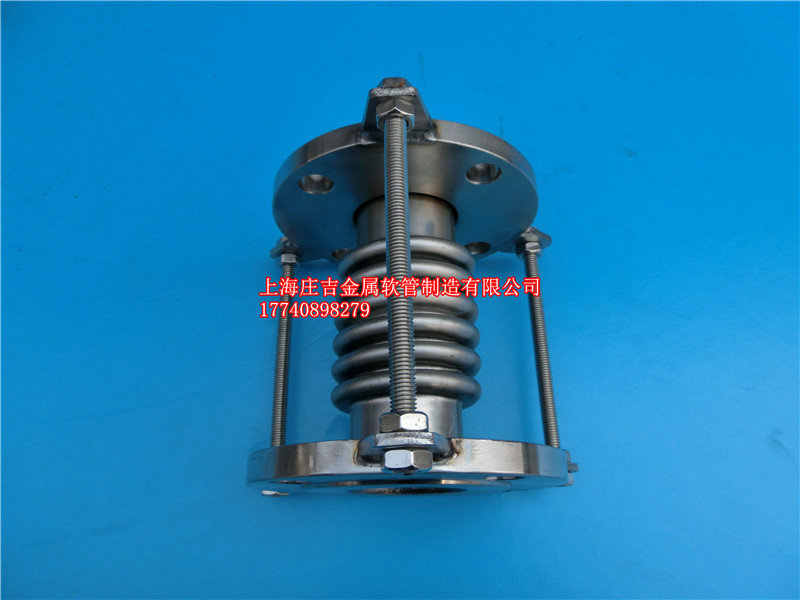

波紋管補償器是用金屬波紋管制成的一種補償器。它能沿軸線方向伸縮，也允許少量彎曲，用在管道上進行軸向長度補償。使用時在波紋管兩端設置有保護拉桿或保護環，在與它聯接的兩端管道上設置導向支架。另外還有轉角式和橫向式補償器，可用來補償管道的轉角變形和橫向變形。這類補償器的優點是節省空間和材料，便于標準化和批量生產；缺點是壽命較短，一般用于溫度和壓力不很高、長度較短的管道上。
套管伸縮節由能夠作軸向相對運動的內外套管組成，內外套管之間采用填料函密封。使用時保持兩端管子在一條軸線上移動，在伸縮節的兩端裝設導向支架。它的優點是對流體的流動摩擦阻力小，結構緊湊；缺點是密封性較差，對固定支架推力較大。套管伸縮節主要用于水管道和低壓蒸汽管道。
